Mechanical strength of barnacle houses of Balanomorpha

Cover Page

Cite item

Full Text

Abstract

Mechanical tests of fragments of Chirona evermanni houses from the Sea of Okhotsk and Balanus eburneus houses attached to the stone substrate from the Barents Sea made it possible to determine the amount of effort required to destroy fragments of houses and whole houses attached to the substrate, as well as the strength and crack resistance of the shell material. The tests showed an almost tenfold spread of the destructive force. According to the level of crack resistance and the nature of destruction, the materials of the houses Chirona evermanni and Balanus eburneus turned out to be close to sedimentary rocks. The spread of values obtained during the experiment is determined by the topological and morphological features of the houses.

Full Text

Введение

Любые конструкции, погруженные в воду, служат субстратом для многочисленных организмов, формирующих плотный и прочный покров обрастания. Этот покров может препятствовать нормальному функционированию подводных сооружений, приводя к необходимости регулярной очистки поверхности. Для очистки поверхностей под водой важно иметь представление о механической прочности организмов, доминирующих в обрастании конструкций. Одной из ведущих групп в сообществах обрастания являются усоногие рачки Cirripedia. Работа посвящена представителям одного из отрядов усоногих рачков – Balanomorpha. Эти организмы обладают прочными известковыми домиками в форме усеченного конуса, состоящего из нескольких пластин. Пластины подвижны, что позволяет рачку по-разному вести себя в зависимости от внешних условий. При сильном воздействии волн или в отлив пластины закрывают отверстие в домике, защищая рачка, а при благоприятных условиях они раздвигаются, позволяя ему фильтровать пищевые частицы из толщи воды. Домики прочно прикреплены к поверхности субстрата с помощью выделений особых цементных желез. Прямых измерений механической прочности организмов-обрастателей проведено очень мало. Химическому составу и свойствам цемента, выделяемого усоногими рачками для прикрепления к субстрату, посвящено много публикаций (см. обзор [1]). Гораздо меньше данных имеется о прочности самих домиков и об усилии, необходимом для их разрушения при очистке [2]. Г. Б. Зевина [3] приводит оценки прочности домиков усоногих в диапазоне от 23–57 до 135–145 Н. Напряжение отрыва от субстрата для Balanus balanoides составляет до 0,93 МПа [4]. Помимо прямых измерений были попытки моделирования нагрузки на домики усоногих рачков при разной ориентации усилия [5]. При расчете нагрузок следует различать механическую прочность самих домиков, прочность прикрепляющего цемента и силу сцепления цемента с субстратом.

Для проведения механических испытаний домиков рачков были предоставлены две группы образцов. Первая группа состояла из отдельных фрагментов домиков усоногих рачков Chirona evermanni, снятых с подводных конструкций в Охотском море. Вторая группа – домики Balanus eburneus из Баренцева моря на доломитовых и песчаниковых камнях. Домики отрывали от камней при нагрузках, ориентированных под разными углами к основаниям. Часть домиков располагалась на каменных субстратах поодиночке, но большинство образовывало колонии-сростки от 2 до 13 особей.

Задачей работы была оценка механической прочности стенок домиков двух видов усоногих рачков – Chirona evermanni из Охотского моря и Balanus eburneus из Баренцева моря. Была определена прочность как фрагментов домиков, так и одиночных особей и колоний-сростков на природном субстрате.

Материал и методы экспериментов

В экспериментах были использованы фрагменты домиков усоногих рачков Chirona evermanni, собранных с глубины около 100 м в Охотском море у берегов о-ва Сахалин, зафиксированные 4%-м формальдегидом, а затем высушенные (рис. 1, а), и домики Balanus eburneus, собранные в юго-восточной части Баренцева моря с глубины 20–30 м, зафиксированные 70%-м этанолом (рис. 1, б). Материал из Баренцева моря включал как отдельные домики, так и группы балянусов на природном субстрате (галька песчаника и доломита величиной 10–15 см).

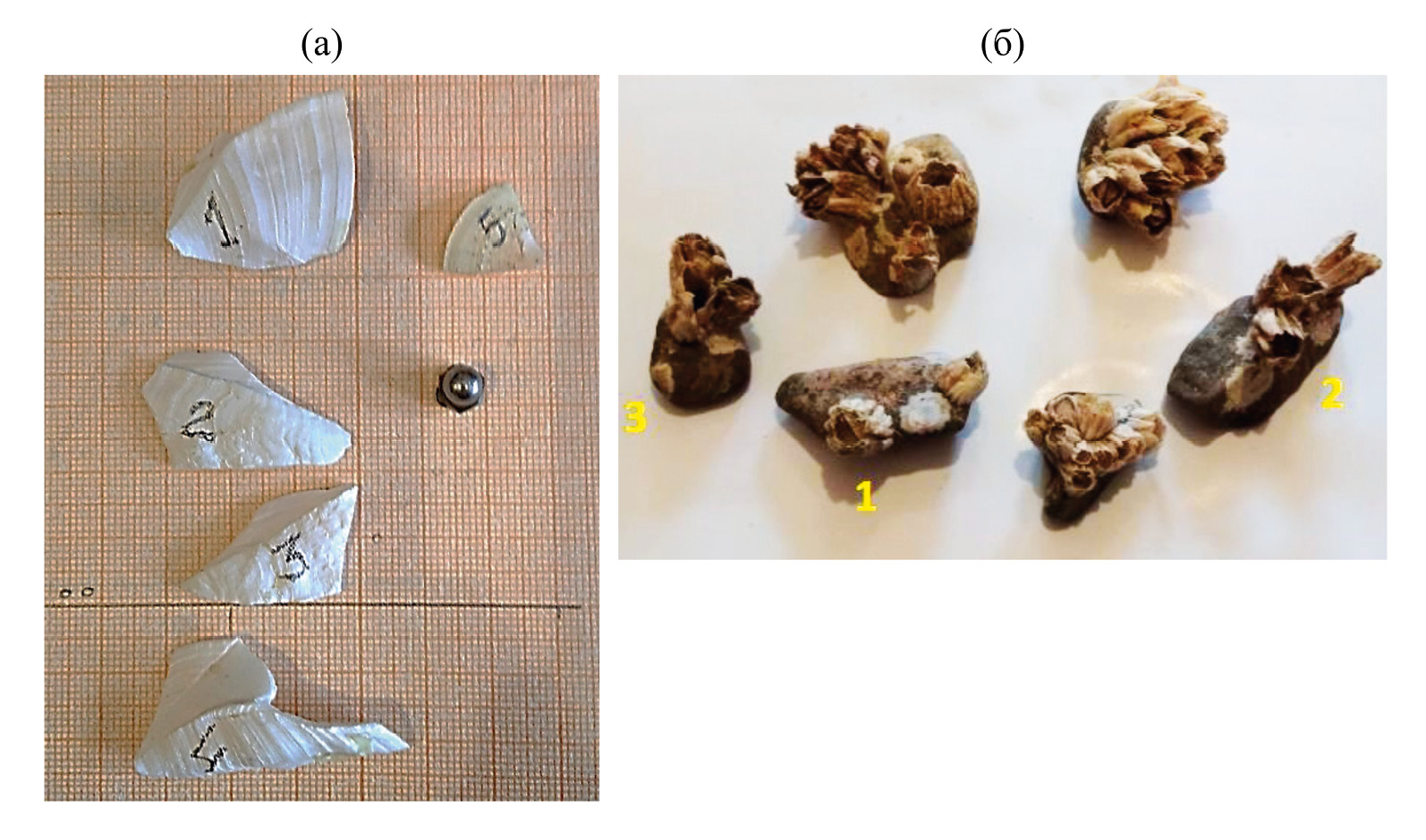

Рис. 1. Экспериментальный материал: а – фрагменты домиков усоногих рачков Chirona evermanni (и шарик для локального нагружения), б – образцы Balanus eburneus на природном субстрате



Нагружение фрагментов проводилось на прессе ДТС-06–100. Выполнялись испытания четырех видов: два – на неподготовленных образцах (рис. 2, а, б) и два –разрушение специально подготовленных образцов (рис. 2, в, г). Для второй группы (Balanus eburneus в сростках), учитывая особенности прикрепления домиков к субстрату и сложность их формы, была собрана испытательная установка с датчиками силы и перемещения, в которую помещались образцы с основаниями, предварительно закрепленными эпоксидной смолой на металлических подложках. Подложки крепились в установке.

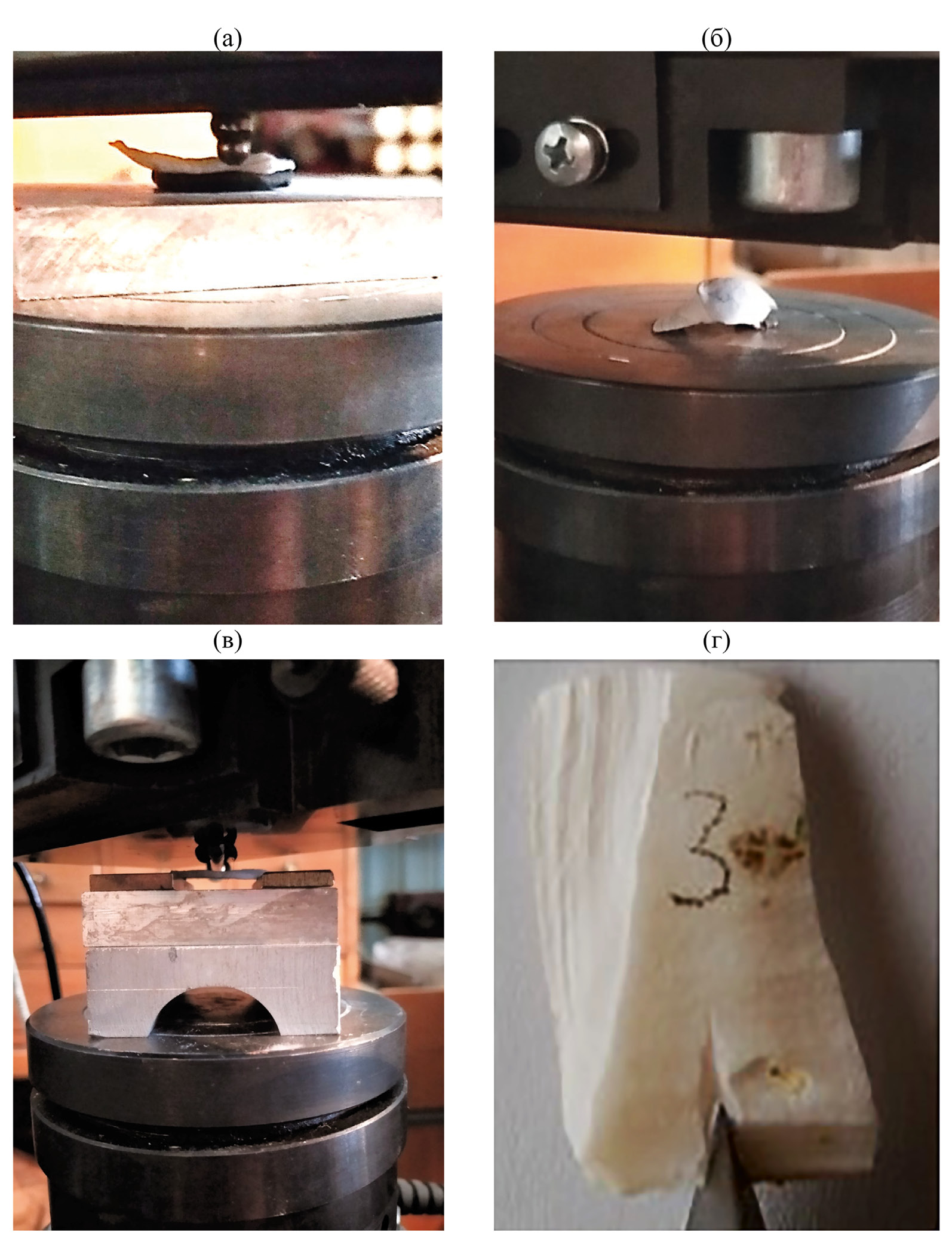

Рис. 2. Виды испытаний фрагментов: локальное нагружение шариком (а), сдавливание плоскими штампами (б), изгиб балочных образцов (в), расклинивание стальным клином (г)



Результаты испытаний

В табл. 1 представлены результаты испытаний на разрушающее усилие фрагментов домиков Chirona evermanni (из Охотского моря), приведены значения средних толщин фрагментов, их массы и разрушающие усилия. Эти фрагменты имели значительную толщину – до 4 мм.



Таблица 1. Результаты испытаний на разрушающее усилие фрагментов домиков Chirona evermanni

№

Толщина, мм

Масса, г

Усилие разрушения, Н

Условия разрушения

1

1,6

2,15

192

(до первой трещины)

Давление плоским штампом, крепление на тонком слое пластилина

2

2,8

1,6

104

(до первой трещины)

Давление шариком Ø6 мм на вогнутую сторону. Крепление на пластилине

3

2,9

1,2

300

(до первой трещины)

Давление шариком Ø6 мм на вогнутую сторону. Крепление на пластилине

4

1,2–3,6

2,2

160

(до разламывания пополам)

Давление плоским штампом. Без крепления

5

1,9

0,35

40, 22, 32, 30, 100, 130

(до разламывания на мелкие фрагменты)

Давление плоским штампом. Без крепления



Из имевшегося набора фрагментов были изготовлены два образца-балки. Испытание первого образца шириной b = 7 мм и толщиной h = 2,4 мм при расстоянии между опорами L = 20 мм показало величину разрушающего усилия F = 67 Н. Разрушение второго образца, поменьше (ширина 4,4, толщина 2,5, расстояние между опорами 14 мм), произошло при меньшем усилии F = 37 Н. Рассматривая нагружаемые элементы как балки прямоугольного сечения, можно оценить максимальное напряжение, т. е. локальную прочность, при их изгибе: σmax = Mmax/W; M = FL/4; W = bh2/6. Оно представляет собой оценку сверху прочности материала раковины при растяжении. Для первого образца σmax = 53 MПa, а для второго – 28,5 MПa.

Также на образцах, имеющих форму, близкую в плане к прямоугольной, была проведена оценка трещиностойкости К1С материала раковин. Это параметр, характеризующий сопротивляемость хрупкому разрушению. Образец с надрезом и расклинивающим устройством показан на рис. 2, г. Проведенные эксперименты показали, что величина К1С для данного типа раковин находится в диапазоне 2–4 MПa м0,5. Такой уровень трещиностойкости близок к этому показателю у осадочных горных пород, которые являются обычным природным субстратом для усоногих рачков.

Для имитации прикрепления к природной основе наиболее крупный фрагмент домика с размером в основании 30 мм и высотой 35 мм был приклеен в вертикальном положении к толстой металлической подложке при помощи эпоксидной смолы. Глубина погружения в смолу нижнего края фрагмента была около 5 мм.

Сечение домика имело сложную волнообразную форму: толщина по сечению менялась от 1,5 до 3,2 мм, а максимальный габаритный размер сечения менялся от 3 до 6,5 мм. Установка для испытания образцов на действие боковой нагрузки состояла из рычага для приложения давления к образцу, неподвижной опоры, толкателя с измерителем силы в виде S-образного датчика и измерителя линейного перемещения с точностью 0,1 мкм. Цена деления датчика силы составляла 10 Н. По результатам испытаний был построен график зависимости силы F от перемещения и стенки образца в точке приложения силы (рис. 3). Из этого графика видно, что начальный этап нагружения сопровождался частыми сбросами силы, свидетельствовавшими о появлении мелких трещин и отламывании кусочков стенки образца. Окончательное разрушение произошло при изломе раковины в основании. Максимальная нагрузка, которую выдержал образец, была 220 Н.

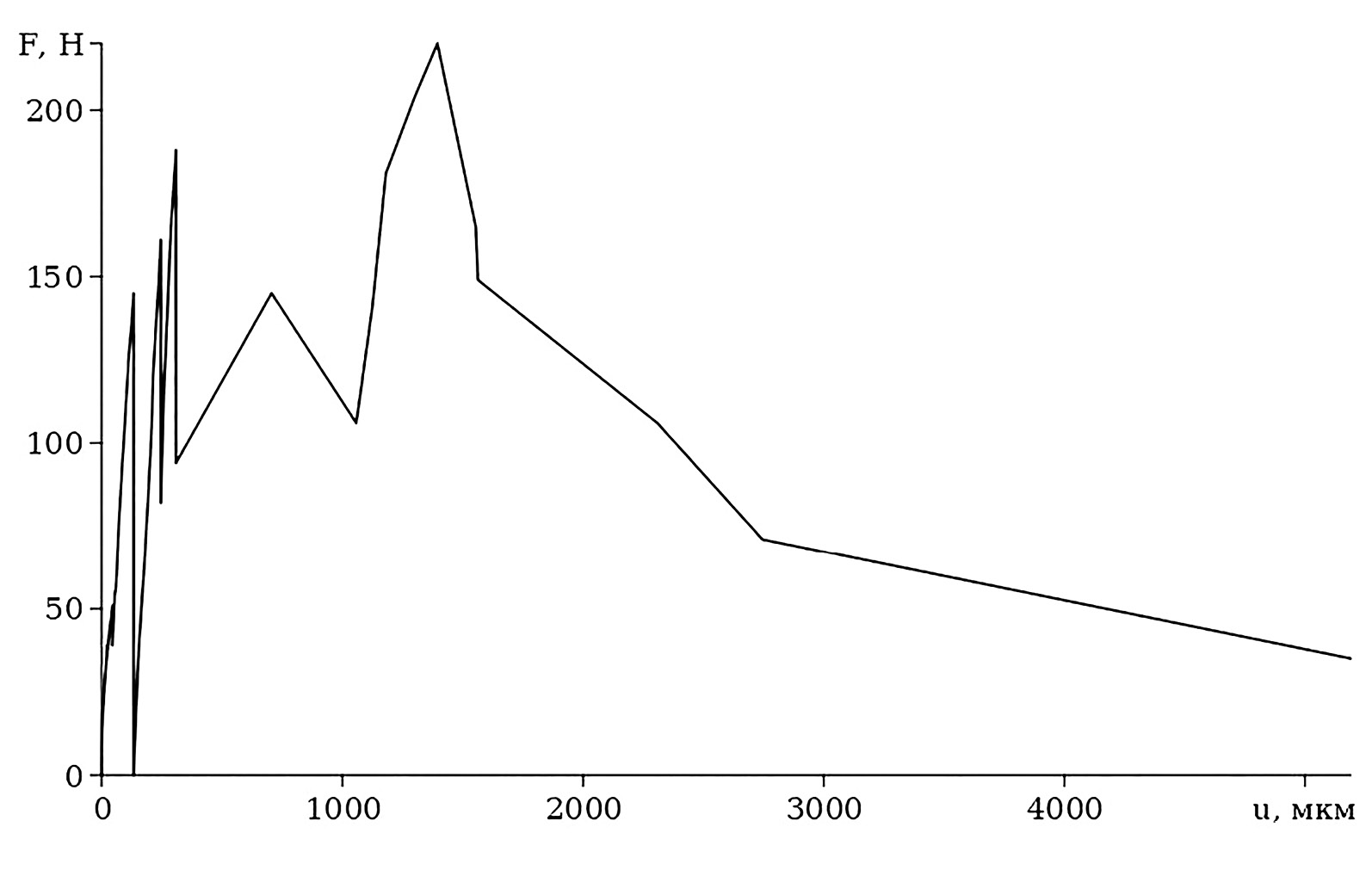

Рис. 3. Диаграмма нагружения крупного фрагмента раковины



Партия образцов из Баренцева моря (рис. 1, б) состояла из трех групп домиков Balanus eburneus на природном субстрате – камнях, к которым прикрепились рачки. При испытаниях камни с домиками приклеивались эпоксидной смолой к металлическим подложкам так, чтобы плоский пуансон при движении давил только на домик. В качестве иллюстрации показан образец № 1 (рис. 1, б) перед испытанием (рис. 4, а) и после отрыва домика от субстрата (рис. 4, б). Стрелкой показано направление нагружения.

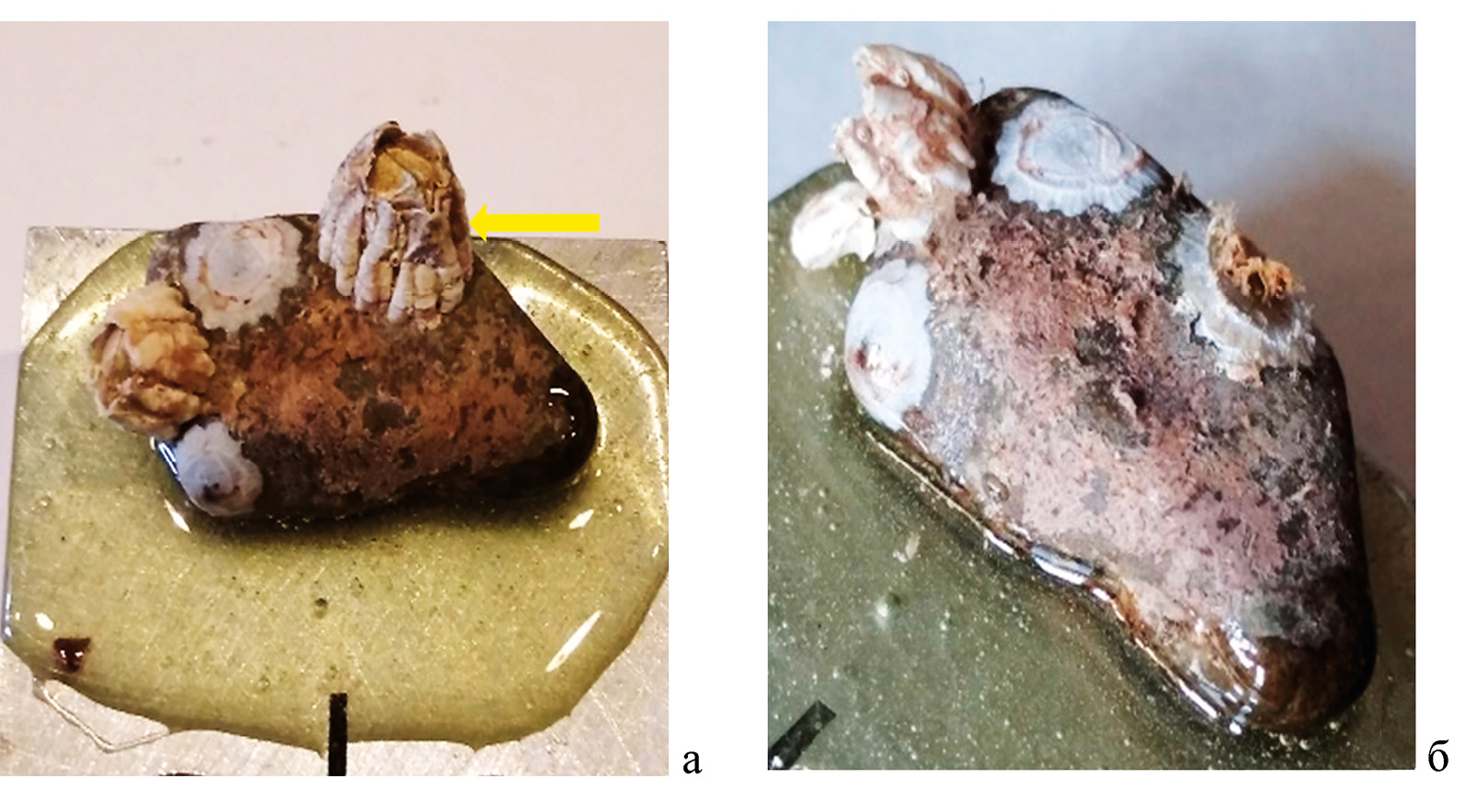

Рис. 4. Образец № 1 (см. рис. 1, б) до (а) и после (б) разрушения нагруженного домика; стрелкой показано направление усилия



Результаты измерений разрушающей нагрузки домиков Balanus eburneus, прикрепленных к камням, приведены в табл. 2.



Таблица 2. Результаты измерений разрушающей нагрузки домиков усоногих рачков Balanus eburneus на камнях из Баренцева моря

Образец

Максимальная разрушающая нагрузка, Н

Количество домиков в группе. Характерные размеры: диаметр вершины / диаметр основания / высота, мм

Примечание

1

60

Один домик. 12 / 16 / 14.

–

2

60

Два. 12 /15 /16 и 12 / 13 / 16

–

3

65

Один. 11 / 12 / 15

–

3

85

Один. 10,5 / 11,5 / 14

Ориентация домика – под углом 45° к вертикали

4

90

Сросток из трех домиков. 13 / 13 / 16

–

4

165

Два. 12 / 12 / 16 и 12 / 12 / 16

–

4

28

Один. 12 / 14 / 15

Ориентация под углом 30° к основанию

5

40/40/27/ 210

Сросток из семи домиков. (10–15) / (10–12) / (14–20)

Четыре стадии разрушения при нагружения

6

60 и 46

Девять в сростке.

(6–8) / (7–12) / (7–11)

Две стадии разрушения

7

40/40/28/16/28

Тринадцать в сростке.

(9–11) / (6–15) / (17–19)

Сросток из 13 домиков, пять стадий разрушения

8

23/65/42/26/46/

16/50/50

Тринадцать в сростке.

(9–13) / (7–15) / (13–22)

Сросток из 13 домиков, восемь стадий разрушения

9

130

Один. 23 /14 / 30

Один крупный домик

10

125/80

Три в сростке.

(6–9) / (8–10) / (9–10)

Сросток из 3 домиков, две стадии разрушения



Испытания показали большой разброс разрушающего усилия – от 23 до 210 Н.

Обсуждение результатов

Ранее в экспериментах с Balanus balanoides [4] было показано, что напряжение отрыва домика от субстрата находится в пределах от 0,17 до 0,90 МПа. Сходные величины получены и для другого вида, Balanus improvisus: сдвиговые нагрузки при отрыве домика от субстрата были в пределах 0,05–0,30 MПa [6]. В этом исследовании авторы не выявили связи между прочностью прикрепления и шероховатостью поверхности субстрата. Близкий результат был получен и для Balanus amphitrite: 0,02–0,30 MПa [7].

Наши данные показали большой разброс прочностных характеристик домиков двух видов усоногих рачков из отряда Balanomorpha – Chirona evermani и Balanus eburneus. Разброс уровней нагрузки при отрыве объясняется видовой принадлежностью, индивидуальными размерами, структурой домиков и пространственной организацией поселений балянусов на субстрате. Прочностные характеристики стенок домиков, прочность их соединения с донцем и сила сцепления донца с субстратом находятся в одном и том же диапазоне значений. Аналогичные испытания других авторов [8, 9] показали, что по уровню трещиностойкости и характеру разрушения материал фрагментов домиков Chirona evermanni и домиков Balanus eburneus близок к осадочным горным породам, таким как известняк, песчаник, сланец.

Вторая группа – домики Balanus eburneus из Баренцева моря с естественным прикреплением к камням – испытывалась на отрыв от каменного субстрата при нагрузках, ориентированных под разными углами к основаниям. Общее количество домиков во всех образцах – 57. Часть домиков располагалась на каменных субстратах изолированно, но большинство образовывало колонии от 2 до 13 особей. Испытания на разрушение этой группы образцов показали следующие результаты: изолированные домики выдерживали максимальную нагрузку с большим разбросом – от 30 до 90 Н, а наиболее крупные – до 130 Н. Сростки домиков обычно разрушались постепенно, частями по нескольку домиков в течение одного нагружения. Домики только двух образцов сростков разрушились одновременно. Процесс протекал как постепенное дробление домика на части, так и отрыв целого корпуса или выступающей части домика от донышка-основания. Донце (основание домика) иногда разрушалось без существенного остатка, когда на камне оставалось только пятно – след от домика, но иногда оставался довольно прочно прикрепленный остаток донца, хорошо видный на камнях после разрушения домиков, например, как на рис. 4. Разброс разрушающих нагрузок для сростков аналогичен разбросу этих нагрузок для изолированных домиков.

Заключение

Фрагменты домиков усоногих рачков Chirona evermanni, снятых с подводных конструкций, расположенных в Охотском море, с толщиной раковины до 3–4 мм, обладают достаточно высокой прочностью: максимальное разрушающее усилие при изломе в основании одного из образцов было 220 Н. Для более мелких и тонкостенных домиков Balanus eburneus максимальные разрушающие усилия были 130 Н для изолированных домиков и 210 Н для сростков из нескольких домиков. Разброс значений, полученный в ходе эксперимента, зависел также от топологических и морфологических особенностей домиков.

Результаты экспериментов с этими образцами показывают хрупкий характер разрушения домиков при квазистатическом нагружении.

Разброс разрушающих нагрузок для сростков сходен с таковым для изолированных домиков. Из совокупности проведенных экспериментов можно также заключить, что прочность частей домиков при сдвигающих нагрузках немного превышает прочность их связей с каменным основанием, что, однако, не требует задействования дополнительных процессов при очистке субстрата от оснований домиков.

По уровню трещиностойкости и характеру разрушения материал домиков обрастания близок к осадочным горным породам, таким как известняк, песчаник, сланец. Этот факт может быть полезным при анализе способов механического воздействия на продукты обрастания и выборе наиболее эффективного способа очистки поверхностей от обрастаний.

×
